Neubau eines Mehrfamilienhauses mit 45 WE und Tiefgarage in Frankfurt am Main
Darmstädter Landstraße, Frankfurt am Main
Planung und Ausführung 2016-2018
Leistungsbild: Tragwerksplanung, Ausführungsplanung

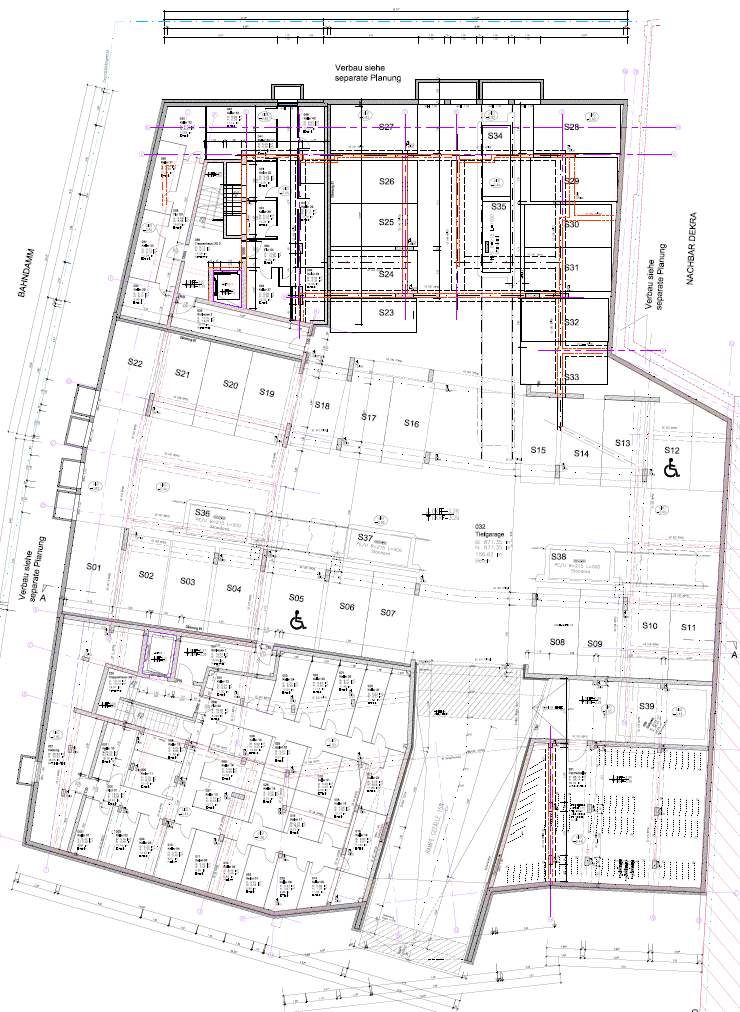

Ausführungsplan des Architekten für das Untergeschoss

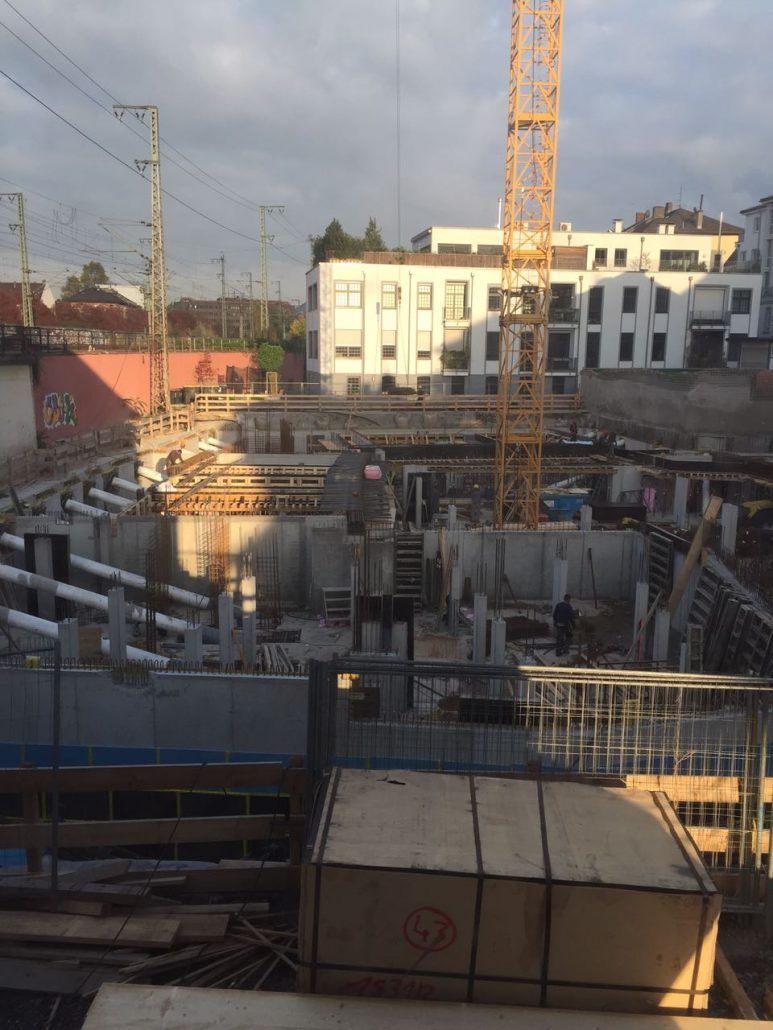

Der Baugrund grenzt direkt an anliegende Bahngleise.
Daraus resultierte eine enorme Empfindlichkeit gegenüber Verformungen der Baugrube, die eine direkte Auswirkung auf die Schienenanlage zu Folge hätte.
Die Baugrube wurde mittels Bohrpfählen allseitig Erdreich stabilisierend gesichert.

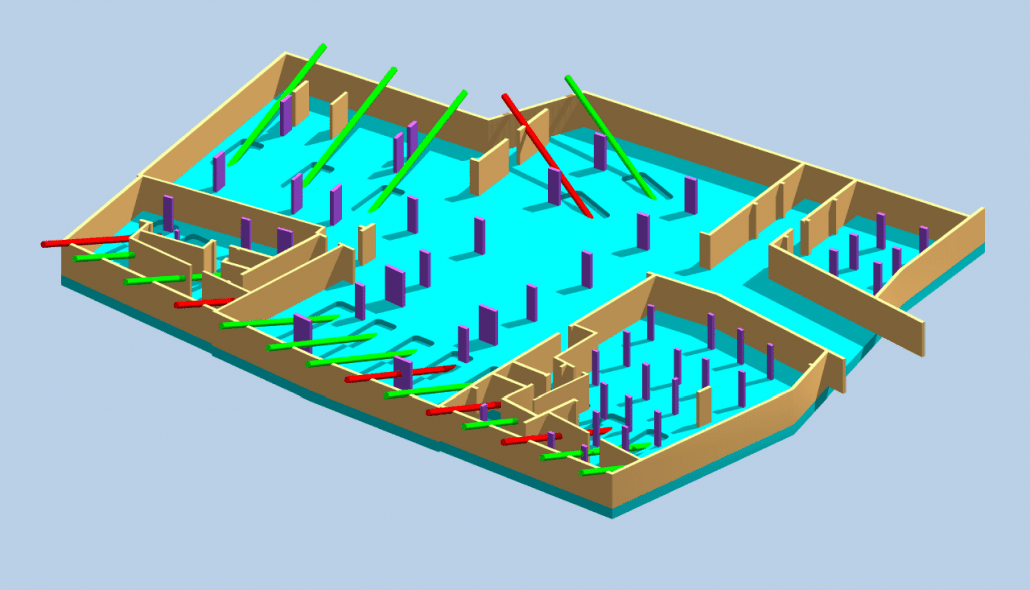

Für eine absolute Verformungsfreiheit wurden beidseitige Stahlsteifen an den Bohrfahlköpfen unterstützend angeordnet.
Beispiele für unsere Bewehrungspläne

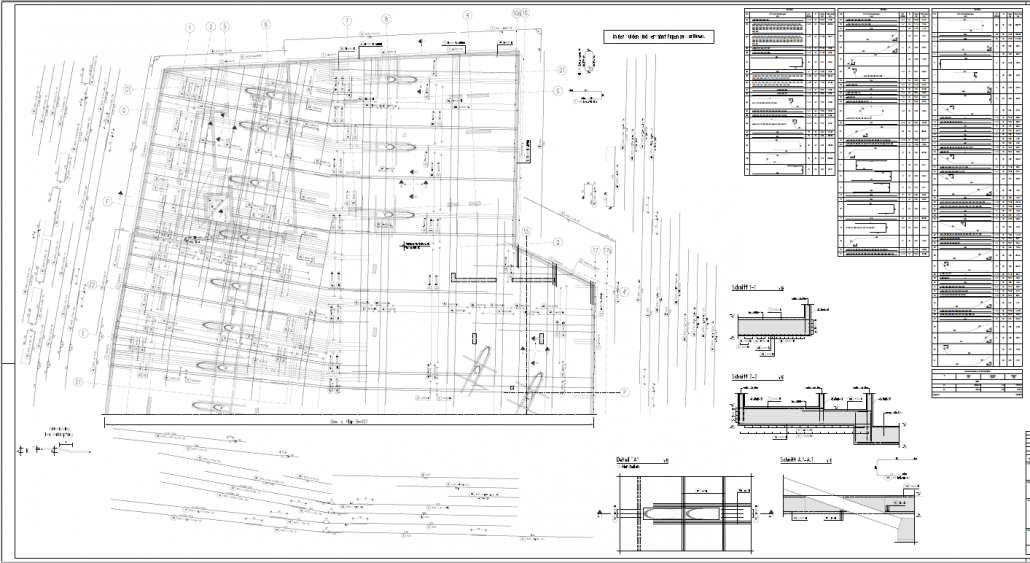

B003 Bewehrungsplan, Bodenplatte, Teil1, untere Lage, Grundbewehrung

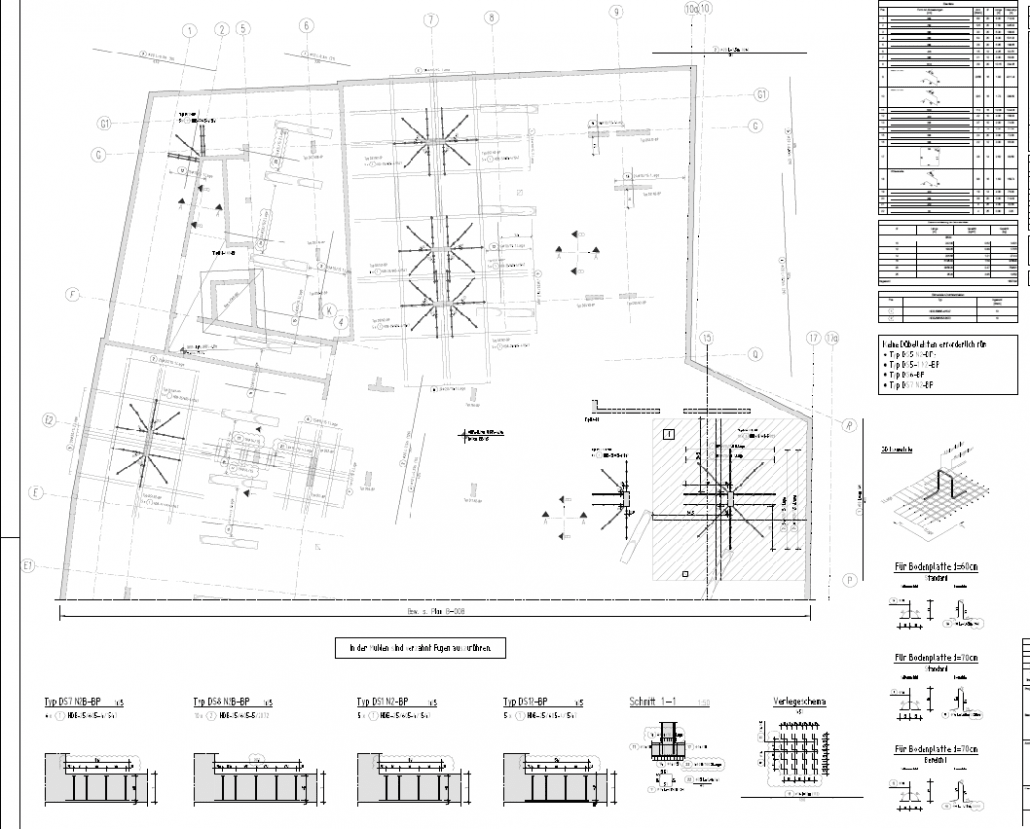

B005 Bewehrungsplan, Bodenplatte, Teil1, untere Lage, Zulagen
B007 Bewehrungsplan, Bodenplatte, Teil2, untere Lage, Grundbewehrung

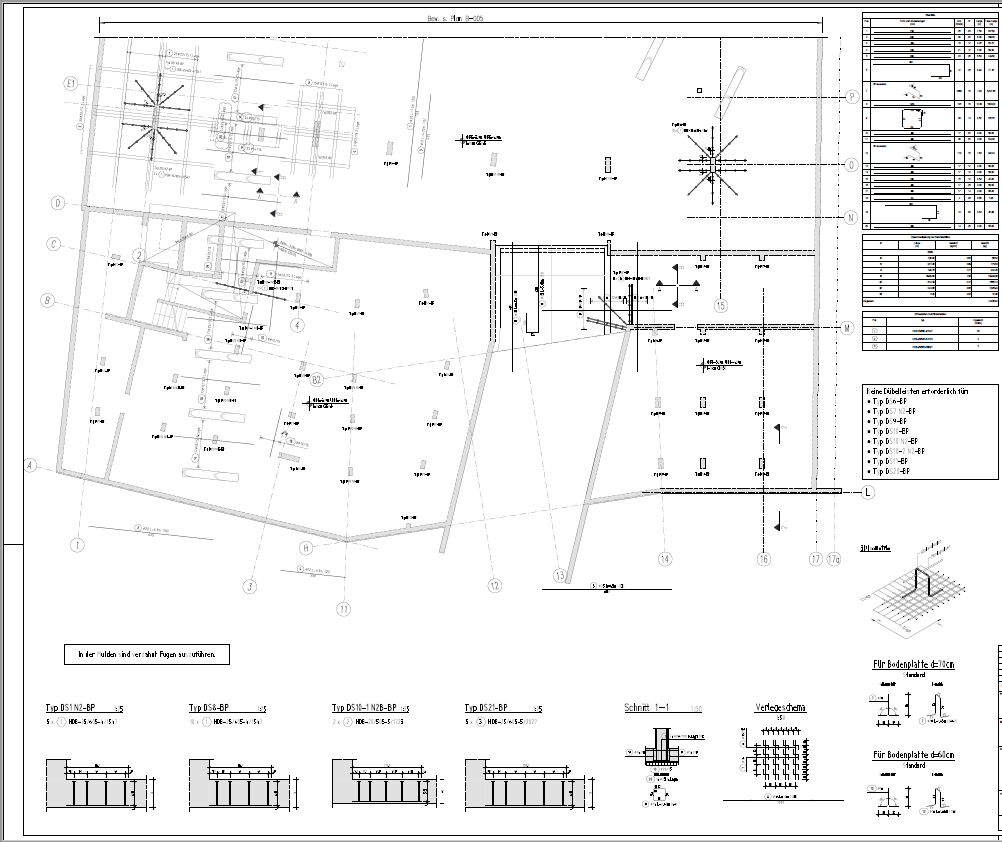

B009 Bewehrungsplan, Bodenplatte, Teil2, untere Lage, Zulagen

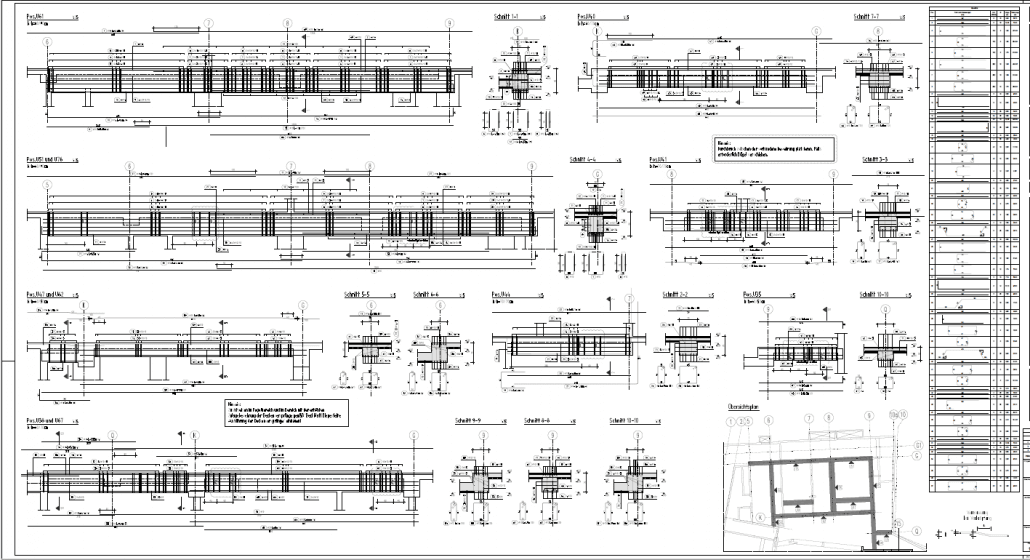

B125 Bewehrungsplan, Unterzüge UG

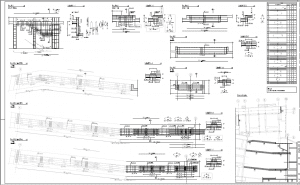

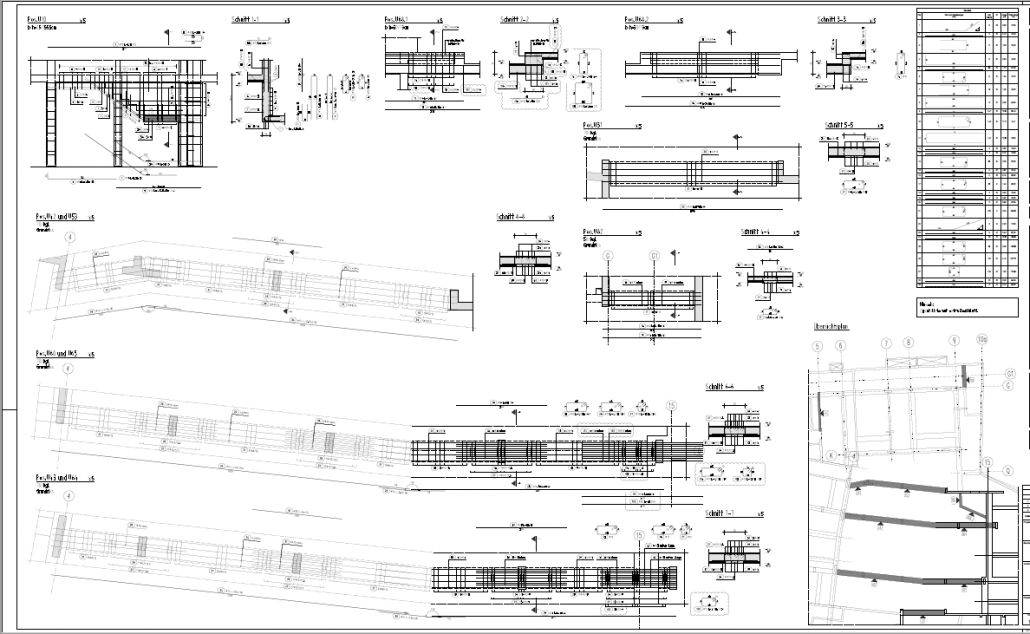

B126 Bewehrungsplan, Unterzüge UG
